Garasi Otomatis dengan Sensor Infrared

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Teori

4. Prinsip Kerja

5. Gambar Rangkaian

6. Video

7. Download

1. Tujuan [KEMBALI]

• Mengetahui apa itu Infrared and Application
• Mengetahui rangkaian dari Infrared and Application
• Mengetahui fungsi dari Infrared and Application

2. Komponen [KEMBALI]

• Infrared sensor

Passive Infrared Sensor (PIR sensor) adalah sebuah sensor elektronik yang mengukur cahaya inframerah (IR) memancar dari benda-benda di lapangan pandang. Mereka paling sering digunakan dalam detektor gerak berbasis PIR.

•    Led

Lampu LED atau Light Emitting Diode adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.

•   Kapasitor

Kapasitor adalah komponen elektronika yang mempunyai kemampuan menyimpan elektron-elektron selama waktu yang tertentu atau komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping.

• Potensiometer

Potensiometer adalah resistor tiga terminal dengan sambungan geser yang membentuk pembagi tegangan dapat disetel.^[1] Jika hanya dua terminal yang digunakan (salah satu terminal tetap dan terminal geser), potensiometer berperan sebagai resistor variabel atau Rheostat. Potensiometer biasanya digunakan untuk mengendalikan peranti elektronik seperti pengendali suara pada penguat. Potensiometer yang dioperasikan oleh suatu mekanisme dapat digunakan sebagai transduser, misalnya sebagai sensor joystick.



• IC LM324

IC LM324 merupakan IC Operational Amplifier, IC ini mempunyai 4 buah op-amp yang berfungsi sebagai comparator. IC ini mempunyai tegangan kerja antara +5 V sampai +15V untuk +Vcc dan -5V sampai -15V untuk -Vcc. Adapun definisi dari masing-masing pin IC LM324 adalah sebagai berikut : :

a. Pin 1,7,8,14 (Output)
Merupakan sinyal output.
b. Pin 2,6,9,13 (Inverting Input)
Semua sinyal input yang berada di pin ini akan mempunyai output yang berkebalikan dari input.
c. Pin 3,5,10,12 (Non-inverting input)
Semua sinyal input yang berada di pin ini akan mempunyai output yang sama dengan input (tidak berkebalikan).
d. Pin 4 (+Vcc)
Pin ini dapat beroperasi pada tegangan antara +5 Volt sampai +15 Volt.
e. Pin 11 (-Vcc)
Pin ini dapat beroperasi pada tegangan antara -5 Volt sampai -15 Volt.

•  Motor DC

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya.

• Transistor

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Transistor dapat berfungsi semacam kran listrik, di mana berdasarkan arus inputnya (BJT) atau tegangan inputnya (FET), memungkinkan pengaliran listrik yang sangat akurat dari sirkuit sumber listriknya.

3. Teori [KEMBALI]

Sensor Inframerah

     Sistem sensor infra merah pada dasarnya menggunakan infra merah sebagai media untuk komunikasi data antara receiver dan transmitter. Sistem akan bekerja jika sinar infra merah yang dipancarkan terhalang oleh suatu benda yang mengakibatkan sinar infra merah tersebut tidak dapat terdeteksi oleh penerima. Keuntungan atau manfaat dari sistem ini dalam penerapannya antara lain sebagai pengendali jarak jauh, alarm keamanan, otomatisasi pada sistem. Pemancar pada sistem ini tediri atas sebuah LED infra merah yang dilengkapi dengan rangkaian yang mampu membangkitkan data untuk dikirimkan melalui sinar infra merah, sedangkan pada bagian penerima biasanya terdapat foto transistor, fotodioda, atau inframerah modul yang berfungsi untuk menerima sinar inframerah yang dikirimkan oleh pemancar.

4. Prinsip Kerja [KEMBALI]

     Pada saat mobil akan memasuki garasi sensor inframerah akan mendeteksi adanya hambatan atau terhalang oleh suatu benda, pada kondisi ini akan memberikan logika '1'. Rangkaian akan bekerja dan memberikan indikasi pada lampu LED (menyala), pada saat ini juga motor akan bergerak untuk membuka pintu garasi secara otomatis,Ketika Mobil sudah memasuki garasi, sensor inframerah tidak mendeteksi lagi adanya hambatan atau adanya benda yang menghalang, kondisi ini berlogika '0'. Rangkaian akan mati di kondisi ini dan secara perlahan motor akan melambat hingga berhenti yang menyebabkan garasi tertutup secara otomatis.

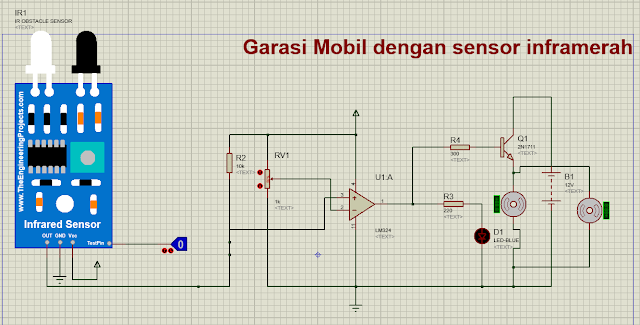

5. Gambar Rangkaian [KEMBALI]

6. Video [KEMBALI]

7. Download [KEMBALI]

• Rangkaian [klik disini]
• Video [klik disini]
