Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel kebenaran dari JK Flip-Flop.
Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.
Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.
Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.
Clock merupakan sinyal listrik yang berupa suatu denyutan dan berfungsi untuk mengkoordinasikan atau mengsinkronisasikan setiap aksi-aksi atau proses-proses yg dilakukan oleh setiap komponen didalam perangkat elektronika.
Saklar atau dalam bahasa Inggris disebut Switch adalah salah satu komponen yang penting dalam setiap rangkaian atau perangkat elektronik. Seperti pada artikel yang disebutkan sebelumnya, Saklar atau Switch adalah perangkat yang digunakan untuk memutuskan atau menghubungkan aliran arus listrik. Meskipun saat ini telah banyak yang menggunakan saklar atau switch elektronik yang menggunakan sensor ataupun rangkaian yang terdiri komponen semikonduktor seperti transistor, IC dan dioda. Namun saklar mekanik atau mechanical switch masih tetap memegang peranan penting pada hampir semua perangkat atau peralatan listrik dan elektronik.
Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

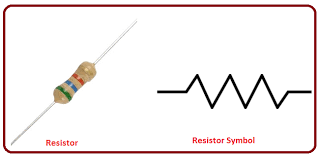

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.
4. Prinsip kerja rangkaian [back]
Pada Asynchronous Counter tersebut, digunakan 4 buah JK Flip - Flop yang disusun sejajar dengan input clock pada flip-flop pertama. Input J dan K masing - masing dihubungkan ke VCC yang memberikan logika 1. Dengan J dan K yang berlogika 1, maka JK flip - flop berada pada kondisi toggle. Sesuai dengan kondisi JKFF apabila J dan K berlogika 1 dan kemudian diberi input clock naik, maka output pada Q adalah logika yang berlawanan. Output logika yang berubah - ubah dan terjadi secara kontinu akibat inputan clock pada JKFF pertama, akan menjadi input clock pada JKFF kedua, dan dengan prinsip kerja yang sama hingga output pada JKFF keempat juga berupa clock. Semakin banyak flip - flop yang digunakan, waktu yang dibutuhkan output untuk berubah semakin lama. Pada JKFF pertama membutuhkan 2 kali clock, pada JKFF kedua dibutuhkan 4 kali clock, pada JKFF ketiga membutuhkan 8 kali clock, dan pada JKFF keempat membutuhkan 16 kali clock. Untuk memproses kode biner tersebut maka digunakan IC 74LS47 sebagai BCD dekoder, atau mengubah kode biner menjadi bentuk sesuai yang dikodekan. Maka output Q1 dihubungkan ke pin A, Q2 dihubungkan ke pin B, Q3 dihubungkan ke pin C, dan Q4 dihubungkan ke pin D. Output IC 74LS47 kemudian dihubungkan ke seven segment. Pada rangkaian digunakan seven segment common anoda, dimana seven segment dihubungkan dengan VCC untuk memberikan tegangan (logika 1). Segmen - segmen tersebut terdiri dari LED yang akan aktif apabila dialiri arus. Arus mengalir memerlukan beda potensial. Maka untuk menghasilkan beda potensial dihubungkan ke ground (logika 0). Sehingga dapat disimpulkan pada rangkaian diatas, segmen akan hidup apabila berlogika 0. Output dari dekoder kemudian ditampilkan oleh seven segment dengan prinsip pin yang berlogika 0 segmennya akan menyala. Dan proses inilah yang menyebabkan angka - angka tersebut dapat ditampilkan dan dapat menjalankan proses counting.
1. 1. Jelaskan
pengaruh JK flip flop pada rangkaian percobaan 1, dan bandingkan dengan RS flip
flop !
Jawab
:
Rangkaian
percobaan 1 yaitu rangkaian counter, di mana syarat rangkaian Counter itu
output yang dihasilkan pada rangkaiannya harus dalam kondisi Toggle. Dikatakan kondisi Toggle yaitu ketika input J dan K
berlogika 1 atau High maka output pada Q dan Q' nya adalah komplemen dari nilai
yang sebelumnya. Maka JK Flip Flop cocok untuk digunakan pada rangkaian counter
karena JK Flip Flop memenuhi syarat yang dimana syaratnya pada counter yaitu Q nilainya berbeda dengan Q’. artinya Ketika Q bernilai 1,
maka Q’ bernilai 0 atau Ketika Q bernilai 0 maka Q’ bernilai 1. Kondisi
ini dinamakan kondisi toggle.
Jika dibandingkan dengan RS Flip Flop, ketika
diberi input berlogika 1 maka output yang dihasilkan pada Q dan Q’ yaitu
berlogika 1 atau nilainya tetap. Maka
dari itu RS Flip Flop tidak memenuhi syarat rangkaian counter.
2. Analisa
sinyal output yang dikeluarkan JK flipflop kedua dan ketiga, jelaskan !
Jawab
:
Pada jk flip flop
kedua dan ketiga, output yang dikeluarkan terhubung ke LED. Led menyala menandakan
logika 1, sedangkan LED yang off/tidak aktif menandakan logika 0. Apabila pulsa kedua bergerak dari 1 ke 0, output
flip-flop 1 akan kembali menjadi 0, akibatnya terjadi perubahan juga pada input
clock flip-flop 2 (dari 1 ke 0) sehingga ouput flip-flop 2 menjadi 1. Sedangkan
flip flop 3 dan 4 outputnya belum mengalami perubahan karena pulsa input
clocknya belum mengalami perubahan dari 1 ke 0. jadi sekarang output rangkaian
counter ini adalah 0010.
Begitulah
seterusnya sampai pulsa ke 15 datang. Keempat output rangkaian counter akan bernilai
1111. Begitu masuk pulsa ke 16 (perubahan dari 1 ke 0) datang maka output dari
masing-masing flip-flop akan berubah menjadi 0000 (seperti keadaan awal)
