Laporan Akhir 1 (Percobaan 1)
Modul 3 Praktikum ESD
1. Jurnal [back]
Percobaan
1 Resistansi Statik Dioda
|
Koneksi Ohmmeter Dioda |
Resistansi
diode |
Kesimpulan |
|
Kabel (-) ohmmeter ke penanda |
655,10 Ohm |
Nilai hambatan
akan maksimum apabila kaki (+) ohm meter dihubungkan ke kaki katoda,
sedangkan hambatan akan bernilai 655,1 Ohm apabila kaki (-) dihubungkan ke
katoda dioda |
|
Kabel (+) ohmmeter ke penanda |
+Max |
2. Alat dan Bahan [back]

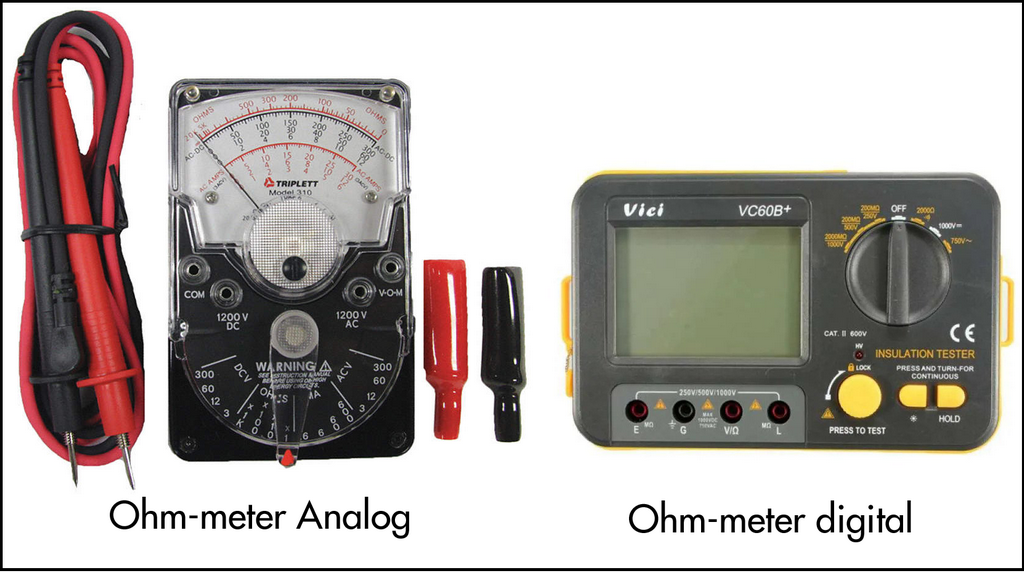

a. Sumber ACSebagai sumber penghasil tegangan AC.b. ResistorResistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.c. DiodaDioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika.d. BateraiSebagai sumber arus DCe. OhmmeterOhmmeter merupakan sebuah alat elektronik yang digunakan untuk mengukur suatu resistensi dari segala macam objek. Alat ini terdiri dari layar digital yang dilengkapi dengan sebuah jarum jam sebagai penunjuk skalanya.f. KapasitorKapasitor atau kondensator oleh ditemukan oleh Michael Faraday (1791-1867) pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.
Pada rangkaian ini saat kabel positif dari ohmmeter terhubung pada anoda (positif) dari dioda dan kabel negatif dari ohmmeter terhubung pada katoda (negatif) dari dioda, maka akan tercatat nilai resistansi dioda pada ohmmeter sebesar 655.10 Ohm. Dengan begitu, pada saat forward bias, arus masih dapat mengalir melalui dioda karna resistansinya tidak terlalu besar.
Pada saat kabel positif ohmmeter terhubung dengan katoda dari dioda dan kabel negatif ohmmeter terhubung pada anoda dari dioda, maka akan tercatat nilai resistansi dioda pada ohmmeter sebesar MAX. Dengan begitu, pada saat reverse bias, arus tidak dapat mengalir pada dioda karna nilai resistansi yang sangat besar.
- Jelaskan bagaimana menentukan kaki kaki dioda dari percobaan!
Jawab :
Pada rangkaian ini, apabila tercatat atau terukur besaran resistansinya berarti diode sedang berada dalam posisi forward bias, dimana kabel positif akan masuk ke kaki anoda dan kabel negative akan masuk ke kaki katoda, dimana pada keadaan forward bias ini diode akan memiliki resistansi sangat kecil sehingga arus akan mengalir melalui diode, sedangkan apabila tidak tercatat atau terukur besaran atau MAX resistansinya berarti diode sedang berada dalam posisi reverse bias, dimana kabel positif akan masuk ke kaki katoda dan kabel negative akan masuk ke kaki anoda, dimana pada keadaan reverse bias ini diode akan memiliki resistansi sangat besar sehingga arus tidak bisa mengalir melalui diode.
