Laporan Akhir 2



Laporan Akhir 2

 [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. rangkaian Simulasi

4. Prinsip kerja rangkaian

5. Video Rangkaian

6. Analisa

7. Link download

1. Jurnal [back]

2. Alat dan Bahan [back]

• LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

• Switch

Switch adalah pengalih jaringan atau sebuah alat yang menjalankan penghubung tidak terlihat penghubung penyekat (segmentation) dari banyak jaringan dengan mengalihkan dengan melihat alamat MAC.

• JK Flip Flop

Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel kebenaran dari JK Flip-Flop.

• D Flip Flop

D Flip-flop merupakan salah satu jenis Flip-flop yang dibangun dengan menggunakan Flip-flop RS. Perbedaan dengan Flip-flop RS terletak pada inputan R, pada D Flip-flop inputan R terlebih dahulu diberi gerbang NOT. maka setiap masukan ke D FF ini akan memberi keadaan yang berbeda pada input RS, dengan demikian hanya terdapat 2 keadaan “SET” dan “RESET”  S=0 dan R=1 atau S=1 dan R=0, jadi dapat disi. Berikut adalah gambar dari symbol dan data sheet D Flip – flop.

• Clock

Clock merupakan sinyal listrik yang berupa suatu denyutan dan berfungsi untuk mengkoordinasikan atau mengsinkronisasikan setiap aksi-aksi atau proses-proses yg dilakukan oleh setiap komponen didalam perangkat elektronika.

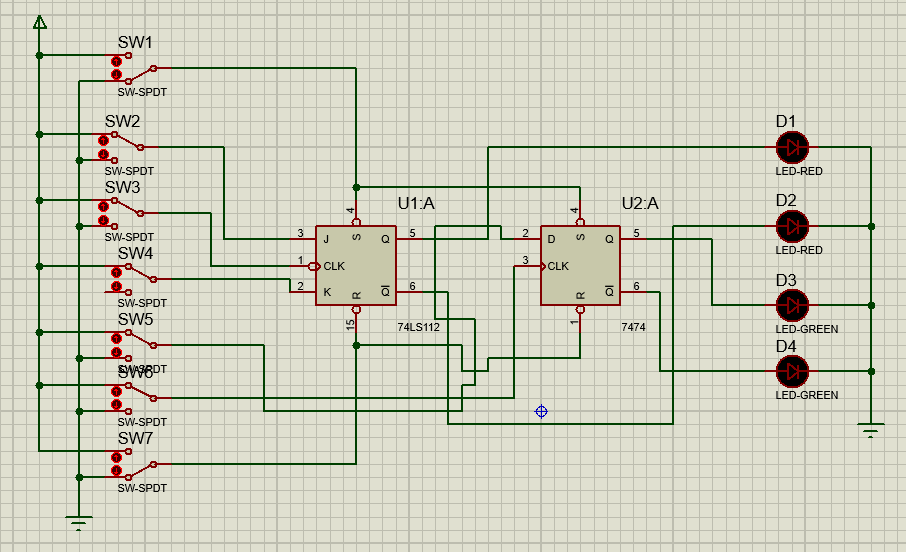

3. Rangkaian Simulasi [back]

4. Prinsip Kerja Rangkaian [back]

    Prinsip kerja  D — Flip Flop

gambar diatas adalah tabel kebenaran D flip flop dimana ketika clock berlogika 1 dan D berlogika satu, maka akan diteruskan ke SR flip flop sehingga didapatkan Q=1,Q'=0 sedangkan ketika D berlogika 0 maka Q=0 dan Q'=1. ketika clock =0 maka akan menahan kondisi Q terakhir.

    Prinsip Kerja JK — Flip flop

Apabila Saat J “High” dan K “Low” maka diperoleh keluaran Q = 1 ( kecuali jika Flip Flop memang sudah dalam keadaan Set atau Q sudah dalam keadaan tinggi ). Dan Pada Saat J dan K  keduanya “High” maka flip flop berada dalam keadaan toogle yang artinya keluaran Q akan berpindah pada keadaan lawan jika pulsa clock dipicu. Sedangkan pada Saat J “Low” dan K “High”, maka flip flop akan diseret hingga diperoleh Output Q = 0.

Saat J dan K keduanya berlogika 0 maka gerbang and tidak memberikan tanggapan sehingga output Q tetap bertahan pada keadaan terakhirnya.

5. Video Rangkaian [back]

6. Analisa [back]

3.      Bagaimana jika B0 dan B1 sama sama diberi logika 0, apa yang terjadi pada rangkaian?

Jawab :

      Jika B0 dan B1 sama – sama diberi logika 0, semua LED sebagai output rangkaian akan menyala.

4.      Bagaimana jika B3 diputuskan/tidak dibubungkan pada rangkaian  apa yang terjadi pada rangkaian

Jawab :

      Jika B3 diputuskan / tidak dihubungkan pada rangkaian , LED sebagai output dari rangkaian tersebut tidak terjadi perubahan apa – apa.

5.      Jelaskan apa yang dimaksud kondisi toggle, kondisi not change, dan kondisi terlarang pada flip flop

Jawab :

·         Kondisi Toggle yaitu suatu keadaan output flip – flop yang merupakan komplemen dari keadaan output sebelumnya.

·         Kondisi Not Change yaitu suatu keadaan dimana keluarannya tetap.

·         Kondisi terlarang pada flip – flop yaitu rangkaian flip – flop yang mempunyai 2 keluaran yang nilai logika kedua keluarannya sama.

 7. Link Download [back]
File HTML - Download

File Rangkaian - Download

File Video - Download
