Laporan Akhir 2 Modul 2



Laporan Akhir 2 Modul 2

 [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. rangkaian Simulasi

4. Prinsip kerja rangkaian

5. Video Rangkaian

6. Analisa

7. Link download

1. Jurnal [back]

2. Alat dan Bahan [back]

• JK Flip Flop

Kelebihan JK Flip-flop adalah tidak adanya kondisi terlarang atau yang berarti di beri berapapun inputan asalkan terdapat clock maka akan terjadi perubahan pada keluarannya / outputnya. berikut adalah symbol dan tabel kebenaran dari JK Flip-Flop.

• OR Gate

Gerbang OR memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang OR akan menghasilkan Keluaran (Output) 1 jika salah satu dari Masukan (Input) bernilai Logika 1 dan jika ingin menghasilkan Keluaran (Output) Logika 0, maka semua Masukan (Input) harus bernilai Logika 0. Simbol yang menandakan Operasi Logika OR adalah tanda Plus (“+”). Contohnya : Z = X + Y.

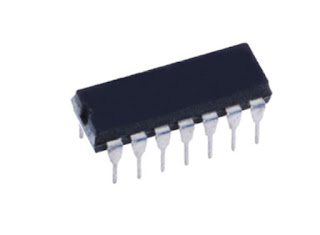

• AND Gate

Gerbang AND memerlukan 2 atau lebih Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang AND akan menghasilkan Keluaran (Output) Logika 1 jika semua masukan (Input) bernilai Logika 1 dan akan menghasilkan Keluaran (Output) Logika 0 jika salah satu dari masukan (Input) bernilai Logika 0. Simbol yang menandakan Operasi Gerbang Logika AND adalah tanda titik (“.”) atau tidak memakai tanda sama sekali. Contohnya : Z = X.Y atau Z = XY.

• NOT Gate

Gerbang NOT hanya memerlukan sebuah Masukan (Input) untuk menghasilkan hanya 1 Keluaran (Output). Gerbang NOT disebut juga dengan Inverter (Pembalik) karena menghasilkan Keluaran (Output) yang berlawanan (kebalikan) dengan Masukan atau Inputnya. Berarti jika kita ingin mendapatkan Keluaran (Output) dengan nilai Logika 0 maka Input atau Masukannya harus bernilai Logika 1. Gerbang NOT biasanya dilambangkan dengan simbol minus (“-“) di atas Variabel Inputnya.

• Clock

Clock merupakan sinyal listrik yang berupa suatu denyutan dan berfungsi untuk mengkoordinasikan atau mengsinkronisasikan setiap aksi-aksi atau proses-proses yg dilakukan oleh setiap komponen didalam perangkat elektronika.

• Switch

Saklar atau dalam bahasa Inggris disebut Switch adalah salah satu komponen yang penting dalam setiap rangkaian atau perangkat elektronik. Seperti pada artikel yang disebutkan sebelumnya, Saklar atau Switch adalah perangkat yang digunakan untuk memutuskan atau menghubungkan aliran arus listrik. Meskipun saat ini telah banyak yang menggunakan saklar atau switch elektronik yang menggunakan sensor ataupun rangkaian yang terdiri komponen semikonduktor seperti transistor, IC dan dioda. Namun saklar mekanik atau mechanical switch masih tetap memegang peranan penting pada hampir semua perangkat atau peralatan listrik dan elektronik.

• LED

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

• Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

• Seven Segment

Seven Segment Display (7 Segment Display) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital . Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W. Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED (Light Emitting Diode).

• Decoder 74LS47

IC ini berfungsi untuk mengubah data BCD sehingga dapat ditampilkan ke 7-Segmen dan 7-Segmen yang digunakan untuk IC 74LS47 adalah 7-Segmen Common Anoda. BCD adalah data digital terdiri dari 4 digit dan nilai desimalnya antara 0-9 sedangkan nilai di atas 9 digunakan sebagai tanda atau indikator

3. Rangkaian Simulasi [back]

4. Prinsip kerja rangkaian [back]

Pada percobaan terdapat IC 74LS47 sebagai decoder yang berfungsi untuk mengkonversikan bilangan biner sesuai nilai yang dikodekan. Dekoder tersebut dihubungkan ke switch yang berfungsi untuk mengatur input pada decoder. Switch tersebut dihubungkan ke VCC dan ground untuk memberikan logika 1( pada vcc) dan 0(pada groud). 4 buah switch di umpankan ke pin A,B,C, dan D melambangkan bilangan biner. Switch 1, 2, 3, dan 4 melambangkan biner ke 1, 2, 3, dan 4.  Input tersebut akan diproses atau didekodekan oleh decoder dan diteruskan ke seven segmen. Pada rangkaian digunakan seven segmen common anoda. Pada seven segmen common anoda, LED pada masing – masing segmen akan menyala saat pin mendapat input logika 0 karena masing – masing output decoder terdapat inverter untuk membalikkan logika. Apbila ingin menampilkan angka 0 pada output, maka biner yang harus diinput adalah pada kaki A,B,D,D IC 74LS47 adalah 0000, atau kondisi switch seluruhnya terhubung ke ground. Apabila ingin menampilkan angka 1 sebagai output maka biner yang harus diinput adalah 0001, atau switch 1 terhubung ke VCC dan yang lainnya ke ground. Begitu seterusnya hingga biner 1111 diinputkan.

5. Video Rangkaian [back]

6. Analisa [back]

1.      Jelaskan prinsip kerja rangkaian !

Jawab :

Seven segment sendiri berupa 7 segment yang tersusun sehingga menghasilkan bilangan desimal. Segment tersebut berupa led yang terhubung ke sumber  (VCC). Seven segment sendiri akan menerjemahkan sinyal input yang diterimanya sinyal yang didapat bernilai 1 atau 0. Seven segment ini berupa tujuh segment yaitu: a,b,c,d,e,f,g,h. IC 74LS47N akan mengkodekan pada seven segment sesuai dengan switch yang diatur. Jika switch terhubung ke ground, maka input dari decoder berlogika 0 dan jika switch terhubung ke VCC, maka input dari IC 74LS47N berlogika 1. Keempat switch digunakan untuk penentuan digit biner yang akan ditampilkan pada 7 segment. Lalu agar aktif Pin pin BI/RB0, RBI, dan LT harus berlogika Low atau “0”, tetapi dalam pengaplikasian decoder ke 3 pin tersebut harus berlogika High atau “1 dengan tujuan data input BCD dapat masuk dan 7 segmen dapat menerima data tampilan sesuai data ABCD yang diberikan pada Pin input. Pada percobaan ini nilai A B C D dapat divarisikan sehingga menghasilkan tampilan ouput yang diinginkan.

2.      Jika IC 74LS47N dihilangkan atau seven segmen lansung dihubungkan ke switch, analisa output yang didapatkan, jelaskan !

Jawab :

      Jika IC 74LS47N dihilangkan atau seven segmen langsung dihubungkan ke switch, maka switch yang kita gunakan untuk mengkombinasi angka pada tampilan 7 segment sebanyak 7 buah switch, sedangkan jika kita menggunakan IC 74LS47N kita hanya menggunakan 4 buah switch. Di sini IC 74LS47N berguna untuk menghemat pin input yang dihubungkan pada 7 segment.

3.      Analisa output yang dihasilkan (seven segmen) berdasarkan biner yang didapatkan? jelaskan !

Jawab :

Berikut output yang dihasilkan (7 segment) berdasarkan biner yang diinputkan :

Tampilan	A	B	C	D
0	0	0	0	0
1	1	0	0	0
2	0	1	0	0
3	1	1	0	0
4	0	0	1	0
5	1	0	1	0
6	0	1	1	0
7	1	1	1	0
8	0	0	0	1
9	1	0	0	1

Input A B C D tersebut akan di proses oleh decoder dan diteruskan menuju 7 segmen. Rangkaian yang telah dibuat di atas itu merupakan seven segmen common anoda.
