Laporan Akhir Percobaan 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian simulasi

3.Flowchart

4. Listing Program

5. Video Simulasi

6. Analisa

7. Link Download

 Laporan Akhir Modul 1 Percobaan 2

1. Komponen [KEMBALI]

        a. 7 Segment

b. Arduino Uno



2. Rangkaian Simulasi [KEMBALI]

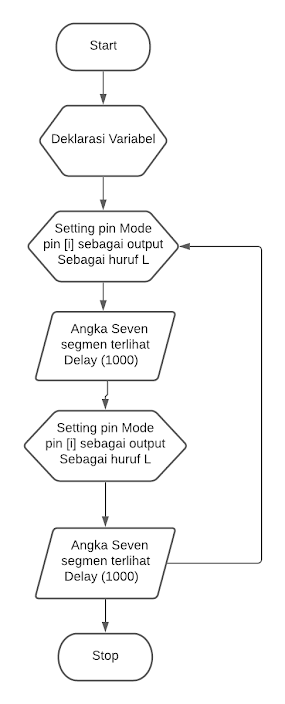

3. Flowchart [KEMBALI]

4. Listing Program [KEMBALI]

byte pin[] = {2, 3, 4, 5, 6, 7, 8}; //Deklarasi pin yang digunakan pada 7-segment dengan tipe data byte

void setup()  //Semua kode dalam fungsi ini hanya dieksekusi sekali

{ for (int i = 0; i < 7; i++) //Kondisi perulangan dari 0 hingga batas kecil dari 7; Increase

  {

    pinMode(pin[i], OUTPUT); //Deklarasi pin yang digunakan sebagai OUTPUT

  }

}

void loop()   //Semua kode dalam fungsi ini di eksekusi berulang

{

  digitalWrite(2, HIGH);

  digitalWrite(3, HIGH);

  digitalWrite(4, HIGH);

  digitalWrite(5, LOW);

  digitalWrite(6, LOW);

  digitalWrite(7, LOW);

  digitalWrite(8, HIGH);

  delay (1000);

  digitalWrite(2, LOW);

  digitalWrite(3, LOW);

  digitalWrite(4, LOW);

  digitalWrite(5, HIGH);

  digitalWrite(6, LOW);

  digitalWrite(7, LOW);

  digitalWrite(8, LOW);

  delay (1000);

}

5. Video [KEMBALI]

6. Analisa [KEMBALI]

1. Apa pengaruh program pin I/O terhadap seven segment?

Jawab:

Papan Arduino UNO memiliki 14 Digital Pin. Berfungsi untuk memberikan nilai logika ( 0 atau 1 ). Pin berlabel " ~ " adalah pin-pin PWM ( Pulse Width Modulation ) yang dapat digunakan untuk menghasilkan PWM. Dimana pada seven segmen memiliki 7 input untuk arduino yang nantinya diberi logika sesuai angka atau huruf yang kita butuhkan.

 2. Apa yang terjadi jika pin VCC(5V) diganti dengan pin 3.3V?

Jawab:

Output pada seven segmen tidak akan menyala karena pada arduino hanya meiliki ouput high 5V. dimana arus mengalir dari titik tinggi ke titik yang rendah dan tegangan 5V merupakan tegangan tertinggi pada arduino.
